服務熱線：400-6698-612防雷元件測試儀是由鼎升電力自主加工生產，如果您有防雷元件測試儀等相關方面技術問題，請咨詢鼎升電力技術部，同時，我們可根據您對防雷元件測試儀的功能需求，定制開發，聯系電話: 027-87875698
放電管是一種使用于設備輸入端的高壓保護元件，若其兩端的電壓高過其保護規格值時，其內部會出現短路現象，并吸收掉輸入的過高壓，從而對我們的電氣設備起到保護的作用，放電管的測量我們采用FC-2GB防雷元件測試儀進行測試，那么，放電的測量我們要測量哪些項目呢？或者是如何測量呢？
放電管測試：

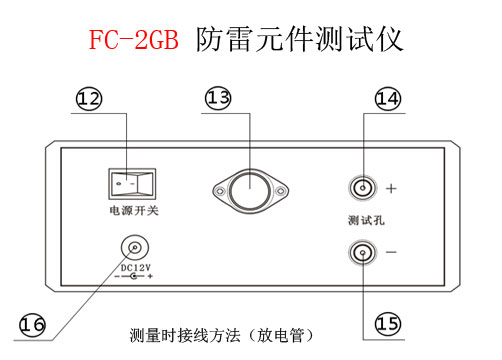

防雷元件測試儀包含兩種測量功能，我們可以根據測試對象進行切換，放電管主要是測量放電管的點火電壓，首先將“壓敏電阻/放電管”選擇開關置低位（放電管）“單次/連續”開關置高位（單次），按所述接入被試品。
按下“高壓啟停”鍵，開啟高壓后按下“測試鍵”，測試電壓以100V/S的速率從電壓預置值開始上升，至綠色指示燈點亮后，此時顯示屏顯示電壓為被測放電管的點火電壓。
一、篩選法
a．“壓敏電阻/放電管”選擇開關置低位(放電管),“單次/連續”開關置高位（單次），調節“電壓預置”旋鈕順時針方向到盡頭（最大）。按下“高壓啟停”鍵開啟高壓，高壓指示燈亮，顯示屏顯示儀器輸出最大電壓值。調節“高壓限制”旋鈕至所需的值(測試量程上限值)。再調節“電壓預置”旋鈕選擇所需（測試量程下限值）的電壓值。
b．將被測放電管接入測試線，按下“高壓啟停”鍵，若蜂鳴器鳴叫發出聲響警告則表示被測放電管點火電壓Vsdc值小于 “電壓預置”值（超量程下限）。此時，應及時關閉高壓，撤下被測試品，否則將被反復點火。如果蜂鳴器沒有鳴叫則表示被測放電管點火電壓Vsdc值大于“電壓預置”值。可點擊“測試鍵”繼續下步操作。
c．點擊“測試”鍵后，測試電壓以100V/S的速率從電壓預置值開始上升。至綠色指示燈點亮后：
（1）若蜂鳴器不鳴叫，顯示屏將顯示測量范圍內的被測放電管點火電壓值。
（2）若蜂鳴器鳴叫，顯示器將顯示測量范圍的上限值。此時，表示被測試品的點火電壓Vsdc值大于測量范圍的上限值（超量程上限）而沒有點火，此時需要增大“測試量程上限值”，再次重復測試。
綠色指示燈點亮和同步產生的顯示值（超量程范圍時有鳴叫聲）持續時間約2秒自行消失，隨之回復到預置狀態。
綠色指示燈點亮期間撤下已測放電管，預置電壓恢復后再接入待測放電管進行下一次測試。
二、連續測量法
將防雷元件測試儀“單次/連續”開關置低位（連續位），便可連續測量。
注意事項及說明
防雷元件測試儀設置了量程(測試范圍)調節功能，在使用中，盡可能降低測試電壓以降低能耗,延長儀器壽命,減小安全危害，又可減少測試時間，提高工效，并可用來分組篩選，檢驗判別，用戶可充分合理利用這一功能。
預置電壓調節范圍：0V ～ 1800V 量程電壓調節范圍：100V ～ 1999V
量程設置或測試值超過1999V,顯示器顯示溢出信號“1”，如果需要更高電壓，我們可以為您安排定制生產。
放電管測試的預置電壓值就是100V/S速率上升電壓的起始值,也是測試范圍的下限值，預置電壓設置應低于量程上限電壓。否則，測試電壓將處于量程（上限值）限制控制狀態。在放電管測試時，測試指示燈將被反復點亮，并伴有超量程聲響提示。此時，將預置電壓降低即可將高壓置于預置狀態。
測試電壓可高達1900V，應保持面板、測試線及工作臺面的清潔與干燥,以免因泄露電流、電弧、電暈而引起測試出錯。
操作人員應采取必要的高壓防護措施,以免高壓電擊傷人。
