隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，
鼎升電力開發了新一代
輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證
輸電線路異頻參數測試系統設備的安全，能極其方便快速、準確地測量
輸電線路的工頻參數。

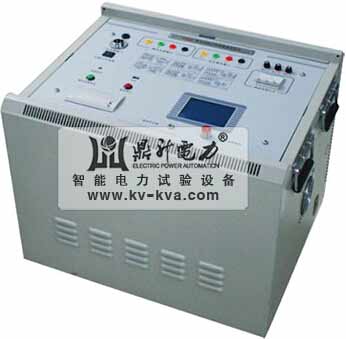

輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便。
DFXL-T輸電線路異頻參數測試系統的技術指標： 1.
輸電線路異頻參數測試系統供電電源：三相，～380V±10%，15A，50Hz （有效值）
2.
輸電線路異頻參數測試系統內部異頻電源特性：
最大輸出電壓：三相，0～200V（有效值,＜±1%）
最大輸出電流：5A
輸出頻率：47.5Hz，52.5Hz (＜±0.1HZ)
有功功率：功率因數在0.1～1.0時，±0.5%讀數±1個字
最大輸出功率：三相33kW（9kW）
具備測量兩相線路的功能（包括直流輸電線路和電氣化鐵路牽引線路）
3.測量范圍：
電容：0.1～30μF；
阻抗：0.1～400Ω；
阻抗角：0°～360°；
線路長度從0.3km到400km均應能夠穩定準確測試
4.測量分辨率：
電容：0.01μF；
阻抗：0.01Ω；
阻抗角：0.01°
5. 測量準確度：
電 容：≥1μF時，±1%讀數±0.01μF；
＜1μF時，±3%讀數±0.01μF；
阻 抗：≥1Ω時，±1%讀數±0.01Ω；
＜1Ω時，±3%讀數±0.01Ω；
阻抗角：測試條件:電流＞0.1A；
±0.3°(電壓＞1.0V), ±0.5°(電壓:0.2V～1.0V)
6.保護功能，儀器具有過流、過壓、接地等保護功能。
輸電線路異頻參數測試系統面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全（前提是按照高壓試驗安全操作要求，將
輸電線路異頻參數測試系統大地端子可靠接地），不會燒壞
輸電線路異頻參數測試系統。
7.波形畸變率：正弦波，畸變率 ＜2%。

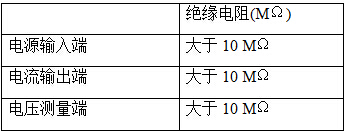

8.絕緣性能、抗震性能
8.1耐壓強度：1.5kV，1min，無擊穿飛??；滿足長途、惡劣路面運輸；
8.2試驗室做0.5m跌落試驗后能可靠穩定測試；
9.抗干擾參數：
抗干擾電流：線路首末兩端短接接地時不小于50A。
能在儀器輸出信號與干擾信號之比為1:10的條件下穩定準確完成測試。
具有二相線路工頻參數測試的功能。
10．重量：主機65Kg。
11．
輸電線路異頻參數測試系統使用環境：環境溫度： -15℃— 40℃ ；相對濕度：≤90%。
