DEYX-H數字式三相移相器是由變壓器式
移相器，數字式相位顯示儀，電壓電流數顯表、輸出電壓調節、移相細調及電源等單元組成注新一代便攜式電工儀器，
數字式三相移相器將變壓器移相技術與數字測量技術進行了有機結合，移相調節精度高，讀數準確直觀、電壓輸出可調。
數字式三相移相器結構牢固可靠，全密封、攜帶方便，便于在野外和現場使用。
數字式三相移相器具有操作方便、體積小、噪音低、輸出波形好等特點，
數字式三相移相器能滿足較高國度的單相及三相交流功率、相位等儀表的測試校驗，也能用于電度表的檢定裝置之中。

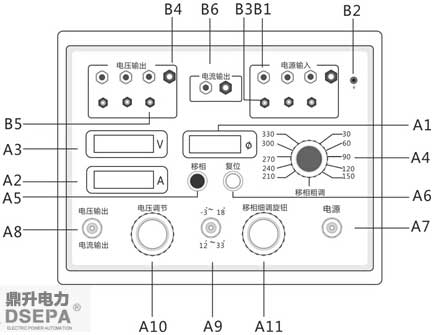

DEYX-H數字式三相移相器面板示意圖：
A1、移相顯示表頭，四位數字顯示00～3600相角。
A2、輸出Ｖ相負載電流顯示表頭，3位半數字顯示。
A3、輸出間U、W電壓顯示表頭，3位半數字顯示。
A4、移相粗調旋鈕，依面極刻度旋轉移相。
A5、相位表頭復位鍵。按此鍵后可顯示移相角度。
A6、相位表頭鎖存鍵。調好移相角度不需變化時，按此鍵可鎖表頭數字。
A7、電源開關，此鍵可切斷或接通整機內部電源。
A8、輸出功能選擇開關，開關撥向電壓輸出則輸出三相電壓U﹑V﹑W對應輸入A、B、C電源移相；開關撥向電流輸出則可輸出AC 0～20A電流，對應B相輸入移相。
A9、移相細調選擇按鈕，根據標記可選擇-30～180，120～330細調范圍。
A10、輸出電壓調節旋鈕、輸出U﹑V﹑W三相由此旋鈕一起同步調節，其中U、W之間電壓由表頭顯示0V～380V。
A11、移相細調旋鈕，此旋鈕配合A9可實現30º范圍移相調節。
B1、輸入三相四線接線柱。
B2、機殼接地柱。
B3、F1、F2、F3是分別對應輸入C、B、A三相的保險座。
B4、輸出三相四線接線柱。
B5、F4、F5、F6是分別對應輸出W、V、U三相的保險座。
B6、電流輸出接線柱
