VLF超低頻高壓發生器如何進行電纜耐壓試驗？，鼎升電力技術《VLF超低頻高壓發生器如何進行電纜耐壓試驗？》、超低頻高壓發生器使用方法及直流高壓發生器，VLF超低頻高壓發生器如何進行電纜耐壓試驗？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是超低頻高壓發生器相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
超低頻高壓發生器結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合DL/T849.4-2004《電力設備專用測試儀器通用技術條件，第4部分：
超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。

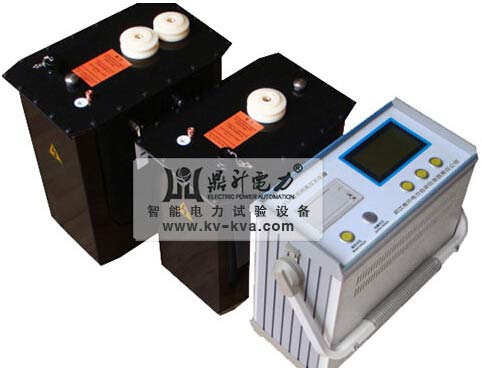

VLF
超低頻高壓發生器是
鼎升電力自主開發的核心技術產品，VLF
超低頻高壓發生器主要用于大容量的電氣試驗設備（例如： 電力電纜、 電力電容器、大中型發電機以及電動機等）的耐壓試驗。
VLF超低頻高壓發生器如何進行電纜耐壓試驗： 1.將與試品相連的電器設備全部脫離試品電纜。
2.采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。
3.試驗電壓峰值：Umax＝3U0，其中U0為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕ0：
U0＝10KV÷√3
所以試驗電壓峰值為： Umax＝3U0
＝3×10KV÷√3
＝√3×10KV
＝17．32KV
4.試驗時間：60分鐘。
5.可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。
6.用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖17a/b所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。
7.試驗時間到后，
超低頻高壓發生器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。
8.在升壓和耐壓過程中，如發現輸出波形異?；?，而且電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。
9．試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗,不得僅進行“補足時間”試驗。
