摘要：三倍頻發生器 多倍頻電源發生器
分體式三倍頻電源發生裝置的試驗方法，鼎升電力技術《分體式三倍頻電源發生裝置的試驗方法》、三倍頻電源發生器使用方法及三倍頻發生器，分體式三倍頻電源發生裝置的試驗方法來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是三倍頻電源發生器相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
SFQ系列
三倍頻電源發生器是依照國家標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》以及DL/T 848.4—2004標準而研發生產的測試儀器，SFQ系列
三倍頻電源發生器為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，SFQ系列
三倍頻電源發生器廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗,同時也可作為短時間運行的150Hz電源使用。
三倍頻電源發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。

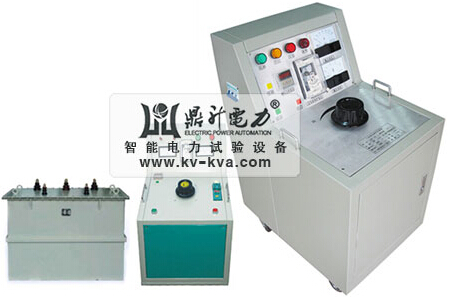

分體式三倍頻電源發生裝置試驗方法： 1. SFQ系列
三倍頻電源發生器分單體式和分體式兩種，單體式將
三倍頻部分和控制部分整合在一起，如果要求三倍頻額定容量較大則設計為分體式結構。
2.將試驗所需的SFQ
三倍頻、SFQ控制箱（控制臺）、互感器按示意圖所示的方法連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。
3.接通電源，合上空開，將調壓器的手輪旋至零位處，零位開關合上，此時電源指示燈及零位指示燈亮。按下啟動按鈕，接觸器吸合，同時工作指示燈亮，并發出聲光報警。
4.順時針緩慢均勻旋轉調壓器的手輪，并密切注視儀表，當升到所需電壓值時、應停止旋轉，按下計時按鈕，耐壓時間到即發出聲光報警，及時反向旋轉手輪，直到調壓器回到零位上。
5.試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，零位指示燈亮，此時調壓器斷電。
6
.三倍頻電源發生器設有過流保護，出廠時按額定輸出電源80%整定，于小負載時，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。
7.
三倍頻電源發生器帶有多抽頭的電抗器，當
三倍頻發生器帶JCCI類型高壓串級式電壓互感器負載時，其電流由感性為容性，功率因素很低，因此，可在被試驗的高壓互感器某一繞組上接入可調的電抗器進行電流補償來提高整個試驗回路的功率因素，如圖1虛線框所示。
更多SFQ三倍頻電源發生器的詳細參數請訪問： http://m.29332.cn/213/
