摘要：串聯諧振試驗裝置 變頻串聯諧振
CVT校驗用諧振升壓裝置的電源在電力系統應用中的優點，鼎升電力技術《CVT校驗用諧振升壓裝置的電源在電力系統應用中的優點》、交流耐壓試驗裝置使用方法及串聯諧振試驗裝置，CVT校驗用諧振升壓裝置的電源在電力系統應用中的優點來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是交流耐壓試驗裝置相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
DAXZ系列
電纜交流耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。DAXZ系列
電纜交流耐壓試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；
電纜交流耐壓試驗裝置采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。
電纜交流耐壓試驗裝置，采用專用SPWM數字式波形發生芯片及先進的IPM模塊。電抗器采用干式環氧澆注，正交非同步固定式載波調制。

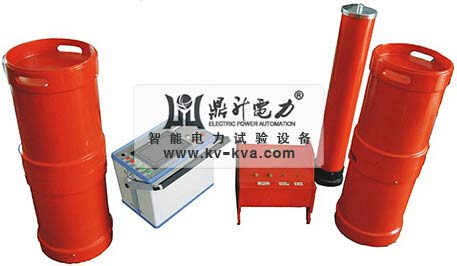

串聯諧振試驗裝置包括：變頻源，勵磁變，電抗器，分壓器，電容器，控制箱。
DAXZ系列
電纜交流耐壓試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
CVT校驗用諧振升壓裝置的電源在電力系統應用中的優點： 1．所需電源容量大大減小。
串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2．設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。
3．改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4．防止大的短路電流燒傷故障點。在
串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5．不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
更多DAXZ電纜交流耐壓試驗裝置的詳細參數請訪問： http://m.29332.cn/103/
