摘要：FDB放電保護球隙的技術特性 FDB放電保護球隙的說明
FDB放電保護球隙的技術特性，鼎升電力技術《FDB放電保護球隙的技術特性》、放電保護球隙使用方法及FDB放電保護球隙的技術特性，F(xiàn)DB放電保護球隙的技術特性來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是放電保護球隙相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
FDB
放電球隙測壓器，是一對直徑相同的球型電極，當其與高壓試驗變壓器，控制臺，調壓器，水電阻等組成成套測試設備后，可在工頻高壓試驗時用于高壓測量及保護被試物品之用。
成套試驗設備（包括高壓試驗變壓器，控制臺，調壓器，以及球隙器，水電阻和被試物）裝配連結示意圖。
1．
放電球隙測壓器（水平式）其結構有：活動底座，絕緣支管，銅球，調節軸，堅固螺釘，微調軸（標尺），微調輪，水電阻等主要部件組成。
2．球隙器的應用：在做試驗時將球隙器和試品并聯，球隙器本身串有每伏1歐的保護電阻，先將球隙調整在60％試驗電壓（球隙的放電距離可以從下面球隙放電電壓表：表1，表2中查得），此時試品應同時接上測定。當球隙放電時，記錄試驗變壓器的低壓測電壓表讀數（取3-4次平均值），然后按同樣方式測定70％和80％試驗電壓時電壓表讀數，以次三點線值作一曲線（大多為一直線），再延長此曲線（大多為按正比例推算）至所需的試驗電壓值，求得低壓測電壓表的讀數，然后將球隙調整至比試驗電壓高10-15％位置上。作為耐壓試驗過程中可能發生電壓的放電保護。

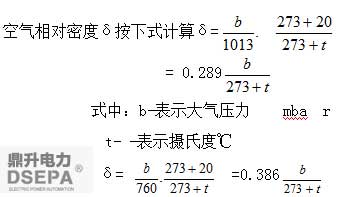

當大氣條件與標準情況不同時由下表得數值進行校正，應將此數值乘以校正系數K，校正系數K直接由空氣相對密度δ決定決定，它們間的關系如下表所列。
上式中b為以毫米水銀柱表示的大氣壓力，t表示攝氏溫度空氣相對密度δ與校正系數K的關系
當δ值在0.95和1.05之間時，則校正系數等于空氣相對密度.
