1.測量接線
采用

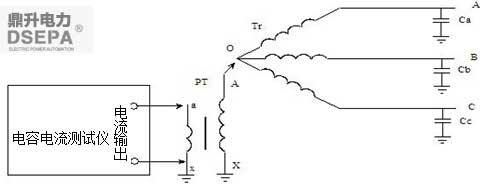

DJCI-H型配網電容電流測試儀從變壓器中性點或接地變中性點測量配網電容電流的接線如圖 11所示：
圖 11
圖 11中，Tr為變壓器35KV側繞組，或是10KV系統的接地變，O為變壓器中性點，Ca、Cb、Cc分別為三相對地電容， PT是外加的一個電壓互感器， AX，ax分別為PT的一、二次繞組，PT的變比為
（即從57V的端子進行測量）。
測量的操作步驟如下：
（1）將儀器接地端子及PT一、二次繞組的X端和x端接地。
（2）將DJCI-H配網電容電流測試儀的電流輸出端接到PT的二次側（即57V的端子），再將PT的高壓端A引一根導線，用絕緣桿引到變壓器中性點O。
（3）正確設置測試儀的測量方式：
① 將測試儀的電壓等級選為10kV/。
② PT變比設置為：
（4）開始測量，得到測量結果。
（5）測量完畢，先取下絕緣桿，再收拾試驗現場。
2.測量注意事項
（1） PT的一、二次繞組及測試儀要接好地。
（2）要使用合格的絕緣桿將引線引到變壓器中性點O。
（3）引線與周圍的設備及試驗人員保持安全距離。
3.外加PT進行測量的必要性
采用上述方法進行配網電容電流測量時要外加一個PT，這是為了將高壓和低壓進行安全隔離，保證試驗人員及測試儀器的安全。
我們知道，配網系統正常運行時，變壓器中性點或接地變中性點的對地電壓是比較低的，一般只有幾十伏到幾百伏。
如果測量時，系統發生單相接地，變壓器中性點或接地變中性點的對地電壓就上升為相電壓，對35kV和10kV系統而言，此時中性點的電壓分別為20.2kV和5.8kV，如果不經過PT而直接將儀器引線到中性點進行測量，當系統發生單相接地時，就會有很高的電壓加在儀器上，從而危及儀器和試驗人員的安全，后果不堪設想。有了PT的隔離，PT的二次側電壓才200V或58V，測試儀是能承受這樣的電壓的，對試驗人員也是安全的。
所以，從安全性考慮，從變壓器中性點或接地變中性點測量配網電容電流時采用PT隔離是十分必要的。
