跨步電壓就是指電氣設備或電力系統一相接地短路時，電流從接地極四散流出，在地面上形成不同的電位分布，人在走近短路地點時，兩腳之間的電位差叫跨步電壓。
當架空線路的一根帶電導線斷落在地上時,落地點與帶電導線的電勢相同,電流就會向大地周圍流散,于是地面上以導線落地點為中心,形成了一個電勢分布區域,離落地點越遠,電流越分散,地面電勢也越低。如果人或牲畜站在距離電線落地點8～10米以內。就可能發生觸電事故,這種觸電叫做跨步電壓觸電。
跨步電壓是一種特殊的接觸電壓，當?shù)孛嫔喜煌牡攸c存在電壓差，如果人的兩條腿“跨”在這兩個地面點上，形成了地面對地面“接觸電壓”。
現在我們就來了解一下怎樣測量接觸電壓，首先我們會用到DIDW-5A地網接地電阻測試儀。它適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓以及土壤電阻率等特性參數。

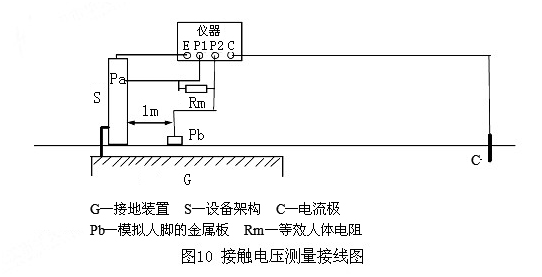

在離接地裝置較遠處打一個地樁作為電流極，該電流極離接地裝置邊緣的距離仍取為接地裝置最大對角線長度D的4倍以上。
用導線將儀器面板的C 端子與電流極可靠連接。再用導線將儀器的E 端子接至被試設備的架構。
儀器的P1 端子接至設備架構上的Pa 點，Pa 距地面高度為1.8米。儀器的P2 端子接至模擬腳的電極Pb,該電極可采用包裹濕布的直徑為20cm 的金屬圓盤，并壓上重物。電極中心距設備邊緣距離為1米。
儀器P1 與P2 端子間并聯等效人體電阻Rm，一般取Rm=1.5KΩ.檢測接線無誤后，接通儀器電源，選擇執行“接地阻抗測量”，再設置好測試電流，儀器開始測量，測量完畢，可從液晶屏上讀取到阻抗值Z。
最后根據下式計算出接觸電壓Uj
Uj=Z * Is
式中Is 為被測接地裝置內系統單相接地故障電流。
上述測量中，若儀器電壓輸入端不并聯等效人體電阻Rm，則所得結果為接觸電位差。
以上就是地網接地電阻測試儀測量接觸電壓的詳細內容。還想了解地網測試儀的更多功能可點擊大地網測量方法。
