真空開關是利用真空優良的絕緣性使中高壓電路切斷電源，與其他油開關，六氟化硫開關的作用、功能相似，不同在于電壓等級和應用場所也同， 真空開關是因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空二得名“真空開關”。

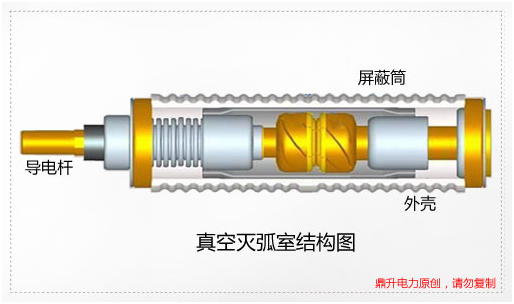

既然真空開關的絕緣介質是真空，那么，我們平時的檢修試驗中，如何檢查真空滅弧室的真空度呢？下面，我們談一談真空開關真空度如何鑒定好壞。
下面有三種方法，前面兩種相對使用得較少，但是在條件有限或者設備不足的情況下，可以參考一下，我們主要推薦使用第三種方法，也叫磁控直接測量法。
(1) 火花計法：適用于玻璃管狀的真空滅弧室，使用時，讓火花探測器在滅弧室表面移動，在其高頻電場作用下觀察內部發光的情況，如果管內有青色輝光，則真空度在0.133Pa以上，若果呈現紅藍光，說明這空管已經失效，如果呈現大氣狀態，真空管內不會發光。
(2) 觀察法：此方法不需要借助設備，通過觀察內部顏色的變換來判斷氧化的情況，這種方法顯然不靠譜。

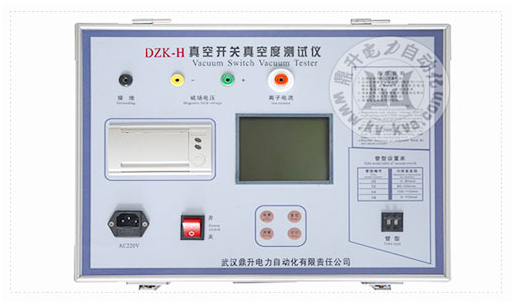

(3) 磁控法，是目前比較推薦用于測量真空開關真空度的測試儀器，也是目前測量精度最高，準確性最好的測試設備，真空開關真空度測試儀是被制造廠作為真空開關滅弧室的主要檢測方法。
真空開關真空度測試儀采用磁控放電法進行測量，將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同，通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線，當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。
在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內，這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員，而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室，而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
用真空開關真空度測試儀測量時，應正確的選取管型，管徑不同離子電流也不同，否則容易影響測量的準確性。
加強試驗人員的安全意識和標準化操作，除了安全接地之外，測試過程中高壓輸出端會有20kv的高壓，磁場電壓為1600V，測試人員盡量保證足夠的安全距離，并且做好安全措施。
測試完成后，磁場電壓輸出端可能仍然有40V左右的剩余電壓，觸摸前，應充分的放電，放電完成后再拆除測試線，防止發生人員觸電。
