DGCT-T CT參數分析儀低頻法的測試原理，鼎升電力技術《DGCT-T CT參數分析儀低頻法的測試原理》、使用方法及，DGCT-T CT參數分析儀低頻法的測試原理來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
DGCT-T CT參數分析儀是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13設計的多功能電流電壓互感器特性測試儀，
CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，被測電流互感器的最高拐點電壓可以達到8.4KV。
CT參數分析儀可進行互感器的比差與角差校驗，精度高達0.05%。
DGCT-T CT參數分析儀可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響。
DGCT-T CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量。
DGCT-T CT參數分析儀低頻法的測試原理： IEC60044-6標準（對應國家標準GB16847-1997）聲稱，CT 的測試可以在比額定頻率低的情況下進行，避免繞組和二次端子承受不能容許的電壓。唯一的要求就是，在鐵心上產生同樣大小的磁通。

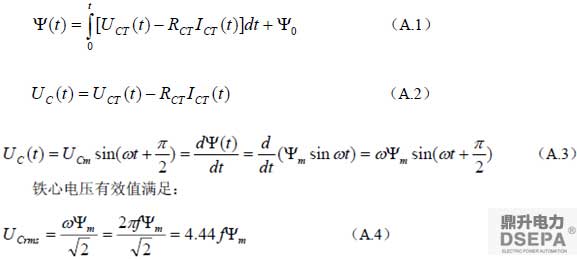

IEC60044-6標準中給出的磁通計算公式：
其中，
R CT:二次繞組電阻
U CT:二次繞組端電壓
I CT:二次電流
Ψ0:初始交鏈磁通
Ψ(t):t 時刻的交鏈磁通
定義鐵心電壓：
當鐵心電壓U C (t) 為正弦信號時，有：
其中：
f ：為正弦信號頻率
可以看出，在相同的最大交鏈磁通Ψm 下，鐵心電壓與頻率成正比。因此，只要在鐵心上產生同樣大小的磁通，那么CT的測試便可以在比額定頻率低的情況下進行，此時所需的鐵心電壓幅值要求也降低，二次繞組測試所需的端電壓也相應降低。對低頻測試結果進行頻率折算后可以得到額定頻率下的CT測試結果。
