DGDN-3S手持式三相電能表校驗儀是鼎升電力開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。三相電能表現場校驗儀配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。

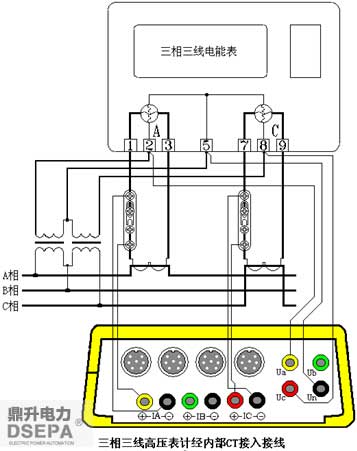

三相三線高壓電能表經內部CT接入接線如下圖所示：

三相三線電能表校驗時CT接入示意接線圖

        先將電壓線首端的黃、綠、紅插棒分別接到手持式三相電能表現場校驗儀面板相應的A、N、C電壓端子上（即黃色插棒接到電壓端子UA上，綠色插棒接到電壓端子UN上，紅色插棒接到電壓端子UC上，UB端子不接線），電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上；將電流線的首端A、C兩相插棒按顏色接到手持式三相電能表校驗儀面板相應的電流端子上（B相線不用），有極性端標記的接電流正端，無標記的接電流負端，電流線末端的鱷魚夾（或插片）接到端子排兩側（I+接到遠離表計側，I-接到靠近表計側），然后將端子排的連片打開。
        打開三相電能表校驗儀開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然后，即可進入相應的界面進行測試。
        內部CT直接接入的方式能達到最高的測試精度，但接線比較繁瑣。
