DCYJS-S絕緣油介損測試儀、油介損測試儀

絕緣油介損測試儀用于測試絕緣油等液體絕緣介質的介質損耗角及體積電阻率的測量
標準支持： GB/T5654-2007，GB/T21216-2007
產品說明書檢定證書服務指南
- 該絕緣油介損測試儀具有先進的高頻感應加熱方式
- 該絕緣油介損測試儀具有AC-DC-AC交流試驗電源轉換方式
- 該絕緣油介損測試儀采用全數字技術，全部智能自動化測量
本產品免費提供技術指導、三月包換、軟件升級、終生維修服務。
- 售前咨詢：027-87875698技術咨詢：027-87180938

絕緣油介損測試儀

型號：DCYJS-S
名稱：油介損測試儀、絕緣油介損測試儀、變壓器絕緣油介損測試儀、絕緣油介質損耗測試儀、變壓器油介損測試儀

DCYJS-S油介損測試儀雙稱絕緣油介損測試儀、變壓器油介損測試儀及變壓器絕緣油介損測試儀,變壓器絕緣油介損測試儀是用于變壓器絕緣油等液體絕緣介質的介質損耗角以及體積電阻率的高精密測試儀，變壓器絕緣油介損測試儀內部結構集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓電源等主要部件。

DCYJS-S絕緣油介損測試儀是用于絕緣油等液體絕緣介質的介質損耗角以及體積電阻率的高精密測試儀，DCYJS-S絕緣油介損測試儀采用一體化結構，內部結構集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓電源等主要部件，加熱部分采用了高頻感應加熱方式即非接觸式加熱，具有加熱均勻、速度快、控制方便等優點，交流試驗電源采用交直流交叉裝換，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機出來的電壓也不影響正常測試，DCYJS-S絕緣油介損測試儀內部標準電容器為SF6充氣三極式精密電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證精度一致性。
DCYJS-S絕緣油介損測試儀內部采用全數字技術以及智能化自動測量技術，配備了大屏幕液晶顯示器，全中文菜單以及中文提示功能，測試數據打印輸出，操作簡單，快捷，油介損測試儀廣泛的用于電力企業及電力試驗部門。

油介損測試儀別稱

油介損測試儀、絕緣油介損測試儀、變壓器油介損測試儀、變壓器絕緣油介損測試儀

油介損測試儀功能

1、該絕緣油介損測試儀內部采用全數字技術，全部智能自動化測量
2、配備了大屏幕(240×180)液晶顯示器，全中文菜單，每一步驟都有中文提示
3、測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用

技術參數

本產品參數請以產品使用說明書或合同為準，如您有相關疑問，歡迎留言

附油杯參數

使用條件	-5℃～40℃ RH＜80%
電源	AC220V±10% 頻率無限制
高壓輸出	1000V～2200V 每隔200V
精度	2%
容量	50VA；輸出電流：25mA
溫控感應爐	最大功率500W
溫度控制范圍	<100℃
溫度測量誤差	±0.1℃
控溫誤差	±1℃
控溫時間	室溫到90℃，小于20min
測量范圍	tgδ無限制
	Cx 15PF～300PF
	Rx 10M～10T
精度	△tgδ	±(讀數×1.0%+0.020%)
	△Cx	±(讀數×1.0%+0.5PF)
	△Rx	±讀數×10%
相對介電常數	εr自動計算
體積電阻率	ρ自動計算
外形尺寸	450×310×360mm³
重量	18kg
高低壓之間距離	2mm
空杯電容量	60±2PF
最大測試電壓	工頻2000V
空杯介損	gδ＜1×10^-4
液體容量	約40ml
電極材料/td>	不銹鋼
體積	70mm(D)×120mm(H)
外形尺寸（主機）	480310340mm³
重量（主機）	17kg
外形尺寸（附件）	260190180mm³
重量（附件）	3.94kg

注：以上產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，咨詢熱線：027-87875698。

附件清單

本產品配件標準清單，請以產品說明書或合同為準，如果您發現產品清單信息不準確，歡迎糾錯

名稱	數量
測試儀主機	1臺
電源線	1根
介損油杯	1套
專用測試電纜	1根
保險管、打印紙	1份
說明書	1本
檢驗報告	1份
合格證	1張

注：以上產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，咨詢熱線：027-87875698。

檢定證書

產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，以下為校準證書及檢定證書樣本。

產品檢定證書(樣本1)

產品檢定證書(樣本2)

產品檢定證書(樣本3)

注：以上產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，咨詢熱線：027-87875698。

售后服務

武漢鼎升電力自動化有限責任公司始終堅持"高質量，優服務，求發展"的服務理念，鼎升電力將遵循銷售服務承諾及產品合同條款，并嚴格執行《售后服務承諾》。對內規范管理制度，嚴格過程控制，保證產品質量；對外堅持"用戶為是，品質為上"的使命，以嚴格的管理、先進的技術努力構建良好的銷售服務體系，為客戶提供專業優質的產品和滿意的服務。

本公司產品在售出壹年之內，憑產品保修卡保修，有合同約定的除外。因使用不當或保修期外的故障產品可憑產品保修卡修理。

本公司網站所列產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，我們不能確?？蛻羰盏降呢浳锱c網站圖片、附件清單完全一致。產品詳細信息以實物為準，在購買前請認真閱讀"售后服務承諾書", 并與銷售客服進行產品確認。在您使用我公司產品進行試驗中如有任何技術疑難，可以撥打電話向我們咨詢或者直接留言，我們將盡快處理您遇到的問題。

本服務承諾本聲明解釋權歸武漢鼎天電力自動化有限責任公司所有。

售后服務電話

注：關于產品“物流查詢、技術咨詢、預約維修、退換貨”等請進入《售后、保修、維修服務中心》
歡迎撥打鼎升電力全國統一產品服務熱線：027-87875698，售后服務部專線：027-87180938，151 7143 4867(24小時技術服務)

注：以上產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，咨詢熱線：027-87875698。

說明書

文件名	時間	下載
DCYJS-S絕緣油介損測試儀說明書	2012-5	點擊下載
DCYJS-S絕緣油介損測試儀標準及規程	2012-5	點擊下載

為了閱讀PDF文檔的說明書，您需要安裝Adobe Acrobat Reader?？傻紸dobe網站下載新版本，或者下載本站PDF閱讀軟件。

注：以上產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，咨詢熱線：027-87875698。

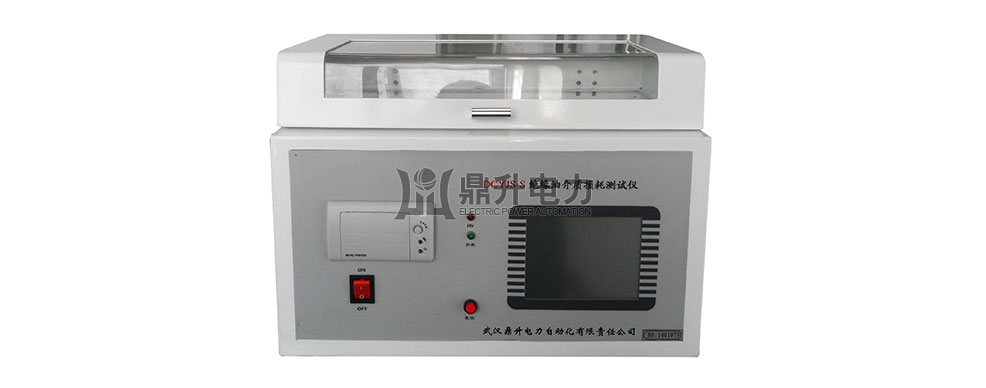

變壓器絕緣油介損測試儀 / 圖一

DCYJS-S絕緣油介損測試儀主機圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。絕緣油介損測試儀主機圖一

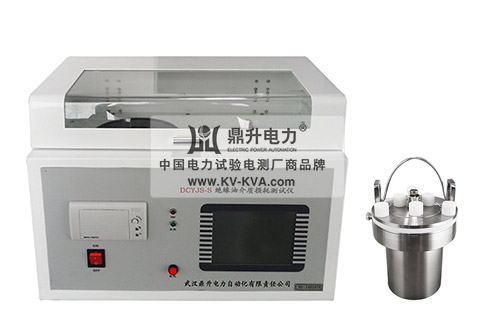

變壓器絕緣油介損測試儀 / 圖二

DCYJS-S絕緣油介損測試儀圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。絕緣油介損測試儀主機圖二

變壓器絕緣油介損測試儀 - 電極油杯

DCYJS-S絕緣油介損測試儀電極油杯圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。

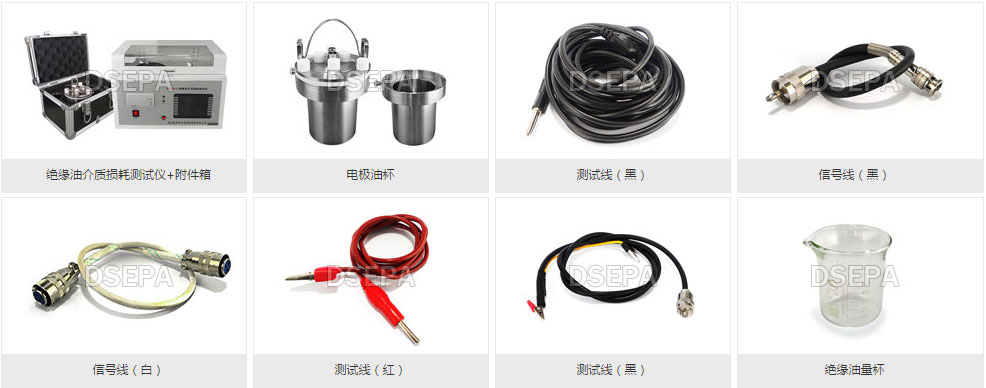

變壓器絕緣油介損測試儀 - 附件

DCYJS-S絕緣油介損測試儀附件圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。
