互感器多功能測試儀

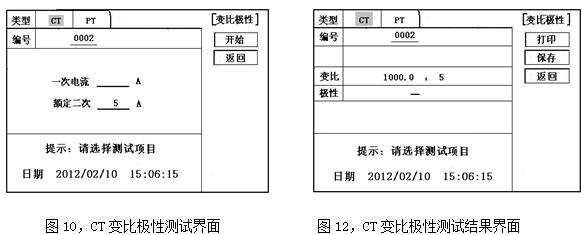

在CT主界面中，選擇“變比極性”后，進入測試界面見圖10，設置一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的最大電流；二次側額定電流： 1A或5A。
圖11 ，CT變比極性（角差比差）接線圖
參照圖11進行接線，CT一次側接P1、P2，CT二次側接S1、S2，不檢測的二次繞組要短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，按下控制器，試驗即開始。
試驗過程中光標在“測試”選項上不停閃爍，直至試驗完畢退出自動測試界面，或按下控制器人為中止試驗，裝置測試完畢后會自動停止試驗，試驗完成后，即顯示變比極性測試結果（圖12）?？梢赃x擇 “保存” 、“打印”及“返回”選項進行下一步操作。
互感器多功能測試儀本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。
