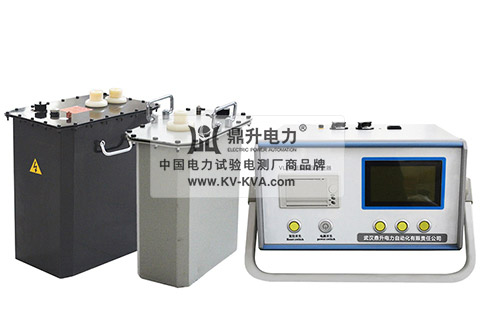

VLF超低頻耐壓試驗裝置

本超低頻耐壓試驗裝置裝置適用于絕緣等值電容較大的電氣設備耐壓試驗項目
標準支持： DL/T849.4-2004
產品說明書檢定證書服務指南
- 過壓保護、過流保護
- 超低頻耐壓試驗裝置采用高低壓閉環負反饋控制電路，輸出無容升效應
- 電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確
本產品免費提供技術指導、三月包換、軟件升級、終生維修服務。
- 售前咨詢：027-87875698技術咨詢：027-87180938

高壓發生器

超低頻耐壓試驗裝置

根據2004年國家新頒布電力行業標準《超低頻耐壓試驗裝置通用技術條件 DL/T849.4-2004》要求，電力預防性試驗項目中把電力設備的耐壓分為工頻耐壓、變頻耐壓和超低頻耐壓，其中0.1HZ超低頻預防性耐壓技術是國際電工委員會推薦的電力試驗技術，VLF超低頻耐壓試驗裝置是我公司自主開發的核心技術產品，VLF超低頻耐壓試驗裝置主要用于大容量的電氣試驗設備（例如：電力電纜、電力電容器、大中型發電機以及電動機等）的耐壓試驗。

儀器別名

超低頻高壓發生器、超低頻耐壓試驗裝置、程控超低頻耐壓試驗裝置、超低頻耐壓試驗裝置、超低頻耐壓試驗裝置

儀器功能

1、電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確
2、過壓保護：當輸出超過所設定的限壓值時，測試儀將停機保護，動作時間小于20毫秒
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻
5、VLF超低頻耐壓試驗裝置采用了高低壓閉環負反饋控制電路，輸出無容升效應

產品參數

本產品參數請以產品使用說明書或合同為準，如您有相關疑問，歡迎留言

表一：

型號	額定電壓	帶載能力	電源保險管	產品重量
VLF-30KV	30kV/20mA （峰值）	0.1Hz,≤0.5μF～1.1μF	5A	控制器：4?K 升壓體：25?K
		0.05Hz,≤0.5μF～2.2μF
		0.02Hz,≤0.5μF～5.5μF
VLF-50KV	50kV/30mA （峰值）	0.1Hz,≤0.5μF～1.1μF	7A	控制器：4?K 升壓體：50?K
		0.05Hz,≤0.5μF～2.2μF
		0.02Hz,≤0.5μF～5.5μF
VLF-60KV	60kV/30mA （峰值）	0.1Hz,≤0.5μF	9A	控制器：4?K 升壓體1（30kV）：25?K 升壓體2（30kV）：25?K
		0.05Hz,≤0.5μF～1μF
		0.02Hz,≤0.5μF～2.5μF
VLF-80KV	80kV/30mA （峰值）	0.1Hz,≤0.5μF	12A	控制器：4?K 升壓體1（30kV）：25?K 升壓體2（50kV）：50?K
		0.05Hz,≤0.5μF～1μF
		0.02Hz,≤0.5μF～2.5μF

輸出額定電壓	參見表1
輸出頻率	參見表1	0.1Hz，最大1.1 μf
		0.05 Hz 最大2.2 μf
		0.02 Hz 最大5.5 μf
測量精度	1%
電壓正，負峰值誤差	≤3％
電壓波形失真度	≤5％
使用條件	戶內、戶外
溫度	-10℃～+40℃
濕度	≤85％RH
電源	交流50 Hz，220V ±5%
電源保險管	參見表1

注：以上產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，咨詢熱線：027-87875698。

附件清單

本產品配件標準清單，請以產品說明書或合同為準，如果您發現產品清單信息不準確，歡迎糾錯

名稱	數量
專用高壓連接電纜	1根
專用低壓連接電纜	1根
電源線	1根
電源保險管	10只
放電棒	1根
說明書	1本
檢驗報告	1份
合格證	1張

注：以上產品參數及外觀僅供參考，參數與型號如有變動，恕不另行通知，咨詢熱線：027-87875698。
